Thermoelemente nach Mass
Hitzebeständig, flexibel und langlebig –
für Messaufgaben, bei denen es
gerne etwas wärmer werden darf.
Thermoelemente für hohe Temperaturen
Thermoelemente zeichnen sich durch ihre hohe Temperaturbeständigkeit aus und können bis zu +1700 °C eingesetzt werden. Sie sind in den Typen K, J, S, T und R erhältlich und bieten flexible Einsatzmöglichkeiten bei langlebiger Qualität. Für Anwendungen in aggressiven Medien stehen spezielle Materialien und Beschichtungen zur Verfügung.
Dadurch eignen sich Thermoelemente für anspruchsvolle industrielle Anwendungen mit flüssigen und gasförmigen Medien in Rohrleitungen und Behältern, etwa in der Chemie, in der Pharmaindustrie, in Energiewerken, im Maschinenbau und in der Prozessautomation.
Für eine passende Auslegung können Sie Ihr Thermoelement direkt im Konfigurator zusammenstellen. Dort erfassen Sie die wichtigsten technischen Angaben wie Einsatztemperatur, Länge, Schutzrohr, Werkstoff, Anschlusskopf und weitere Details. So wird Ihre Anfrage vollständig übermittelt und wir können Ihnen eine unverbindliche Offerte mit technischem Datenblatt und Zeichnung erstellen.
Wir fertigen Thermoelemente nach Mass – als Einzelstück, Sonderlösung oder Serie. Auch Ausführungen mit Messumformer sowie explosionsgeschützte Thermoelemente nach «II 1G Ex ia IIC T1…T6» sind lieferbar.
- Sortieren nach Standard
- Zeige 9 Produkte pro Seite
FAQ – Die meistgestellten Fragen über Thermoelemente
Welchen Einfluss haben Draht- und Mantel-Durchmesser bei einem Thermoelement?
Bei der Recherche zu Thermopaaren, fällt schnell auf, dass unterschiedliche Quellen teils stark abweichende Temperaturbereiche angeben. Das liegt daran, dass es nicht „den einen“ fixen Temperaturwert gibt, sondern verschiedene Faktoren den Einsatzbereich beeinflussen.
Ein Faktor ist der Einfluss der Grösse vom Draht- und Mantel-Durchmesser:

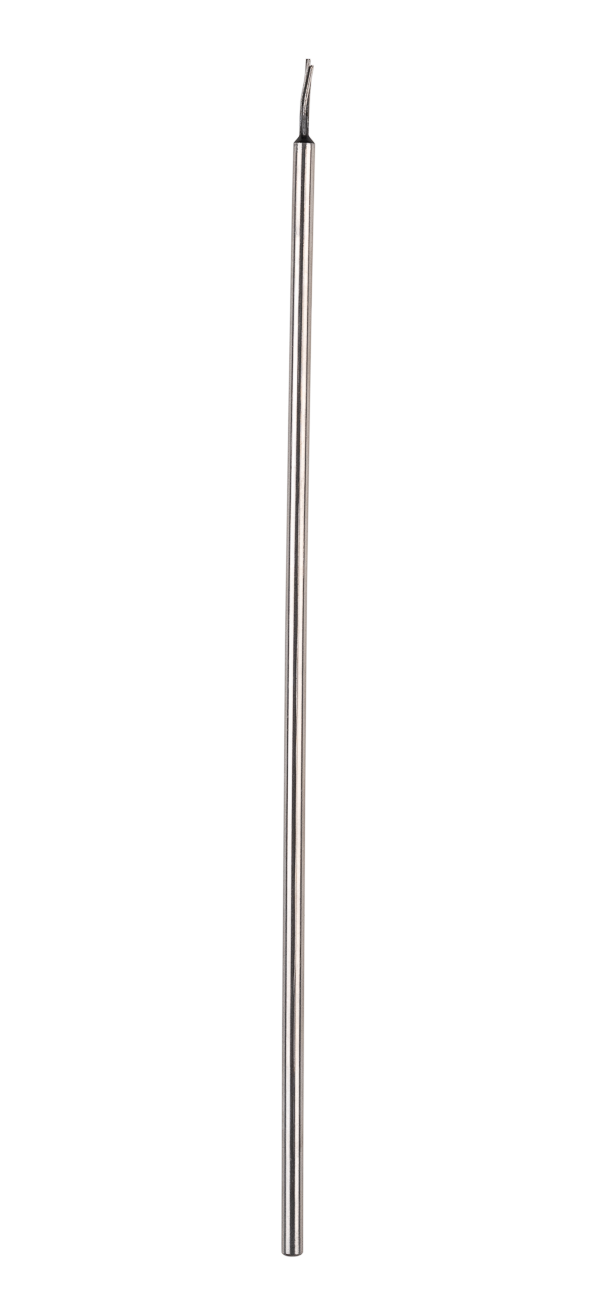

Ein oft unterschätzter Einflussfaktor ist der Durchmesser des Thermodrahts. Je dicker der Draht, desto höher ist in der Regel die zulässige maximale Einsatztemperatur. Ein Thermodraht mit 3 mm Durchmesser kann wesentlich höhere Temperaturen überstehen als ein feiner Draht mit nur 0,35 mm – allerdings auf Kosten der Ansprechgeschwindigkeit. Ebenso wirkt sich der Manteldurchmesser eines Mantel-Thermoelementes auf die Belastbarkeit aus: Dickere Mantelgrössen ermöglichen meist höhere Dauereinsatztemperaturen, vorausgesetzt, die Umgebungseinflüsse bleiben im zulässigen Rahmen.
Wie sieht der Vergleich von konservativen und theoretischen Temperaturbereichen bei Thermopaar-Typen aus?
In der folgenden Übersicht sind typische Temperaturbereiche für gängige Thermopaar-Typen aufgeführt. Jeweils als konservativ empfohlener Einsatzbereich sowie als theoretisch maximal mögliche Belastungsgrenze. Die Unterschiede erklären sich durch Bauform, Materialqualität, Einsatzdauer und Umgebungsbedingungen.
| Typ | Material |
Konservativer |
Max. Temperaturbereich |
|||
| Typ K | NiCr-Ni | -40°C … +1100°C | -200°C … +1370°C | |||
| Typ T | CU-CuNi | -200 °C … +300°C | -270 °C … +400°C | |||
| Typ N | NiCrSi-NiSi | -40 °C … +1200°C | -200 °C … +1300°C | |||
| Typ J | Fe-CuNi | -40 °C … +750°C | -210 °C … +750°C | |||
| Typ S | Pt10Rh-Pt | 0 °C … +1450°C | 0 °C … +1600°C | |||
| Typ R | Pt13Rh-Pt | |||||
| Typ B | Pt30Rh-Pt6Rh |
Wie kann man Kennlinien-Verfälschung bei Thermopaar-Typen vermeiden.
Nicht zuletzt hängt der angegebene Bereich auch davon ab, ob das Thermopaar kurzzeitig oder im Dauerbetrieb verwendet wird. In der Praxis zählt nicht nur, wie viel Thermodrähte aushalten, sondern wie zuverlässig sie unter realen Bedingungen über längere Zeit funktioniert – und genau das spiegelt sich in den konservativeren Angaben wider. Wird ein Thermoelement konstant auf der Temperaturobergrenze eingesetzt, dann ist der Verschleiss hoch und das Produkt innerhalb kurzer Zeit nicht mehr einsatzfähig.
Weitere Einflüsse, die zur Kennlinien-Verfälschungen führen:
- Nicht geschützte Thermoelemente oxidieren («blanke» Thermodrähte)
- Eindiffundierende Fremdatome (Vergiftungen) verändern die Ursprungslegierungen
- Einfluss von Wasserstoff führt zur Versprödung der Thermoelemente
Wie kann man Kabel-Knickbruch bei Temperaturfühler vermeiden?
Vermeiden Sie Kabelbrüche durch zu starke Biegung. Durch mehrmaliges Wiederholen der Bewegungen, können die Litzen im Inneren brechen oder der Kabelmantel wird dadurch verletzt. Die Knickschutz-Feder hilft dabei, dass sich das Kabel nicht über die scharfe Kante des Schutzrohres knickt.
Der Knickschutz kann individuell für jeden Übergang zwischen Hülse und Kabel mitbestellt werden. Bei allen Produkten der Albert Balzer AG ist der Knickschutz automatisch im Produkt integriert. Wenn Sie Kabelfühler in unserem Partner-Online-Shop sensorshop24.ch bestellen, können Sie den Knickschutz zusätzlich als Sondermontage bei uns dazu bestellen.
