Flansch-Schutzrohr

Eignet sich für den Einsatz von Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen, Apparaten u.v.m.

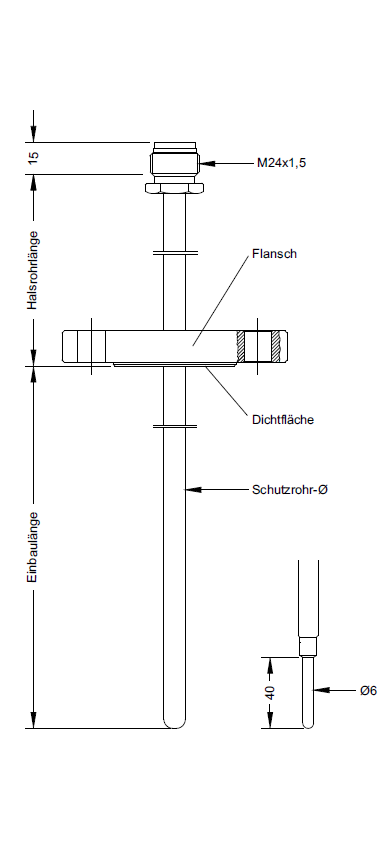

Flansch-Schutzrohr SRF

Einsatzgebiet / Anwendung

Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen und Apparaten

Einsatztemparaturen

-200°C bis +1150°C

Halsrohrlänge

130mm A
X
1 x

Flansch

DN25 PN40 A
DN40 PN40 B
DN50 PN40 C
A
ANSI 1“ 150lbs D
ANSI 1“ 300lbs E
X
2 x

Dichtflächen

Form B A
Form C B
Form N C
Form F D
X
3 x

Einbaulängen

160mm A
250mm B
400mm C
X
4 x

Schutzrohrddurchmesser

11mm A
11mm mit Spitze Æ 6 mm B
9mm C
9mm mit Spitze Æ 6 mm D
X
5 x

Werkstoff

1.4571 (600°C) A
1.4404 (600°C) B
2.4816 (1150°C) C
X
6 x

Messeinsatzlänge = Einbaulänge + Halsrohrlänge + 25mm

Bestellcode

Flansch-Schutzrohr SRF

Bestellcode-Nummern 1 2 3 4 5 6
  - - - - - -
