Widerstandsthermometer mit Einschweiss-Schutzrohr

Das Widerstandsthermometer mit Einschweissschutzrohr TWH dient zur Temperaturmessung von flüssigen und gasförmigen Medien. Ideal zum Einschweissen direkt in den Prozess, um die Temperaturmessung zu optimieren. Dieses Produkt wird branchenübergreifend eingesetzt.

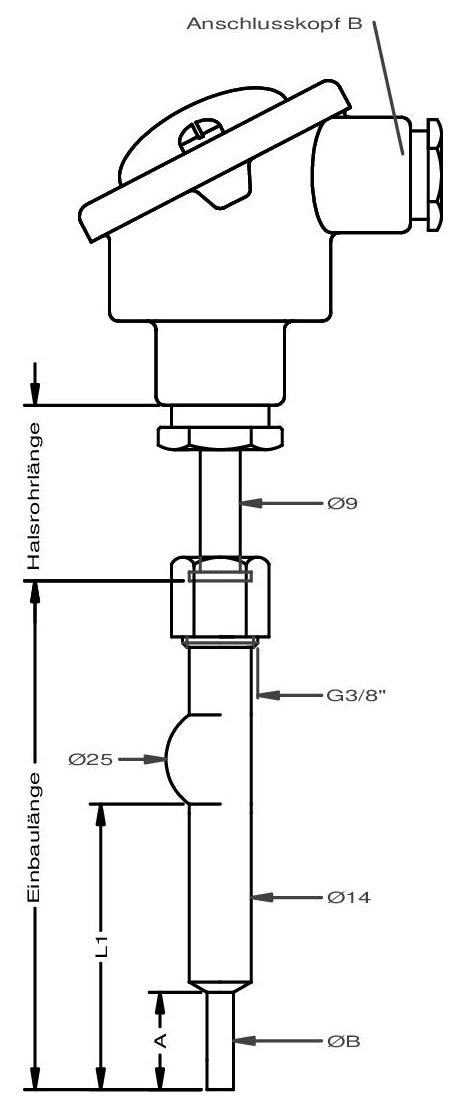

Widerstandsthermometer mit Einschweiss-Schutzrohr TWHb

Einsatzgebiet / Anwendung

Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen und Apparaten der Lebensmittel-
und Pharmaindustrie, sowie in der Chemie- und Biotechnologie.

Einsatztemperaturen

-50°C bis +250°C A
-50°C bis +400°C B
1 x

Anschlusskopf (siehe Zubehör)

B A
B rostfrei B
BUS C
BUZ D
BUZH E
BBK F
BUKH G
X
2 x

Ausführung

zylindrisch (Durchmesser 14 mm) A
sphärisch (mit Kugel Durchmesser 25 mm) B
3 x

Halsrohrlänge

30 mm A
50 mm B
X
4 x

Einbaulänge

70 mm (L1 = 25 mm**) A
100 mm (L1 = 50 mm**) B
150 mm (L1 = 100 mm**) C
200 mm (L1 = 150 mm**) D
X
5 x

Schutzrohr-Spitze

A = 15 mm / B= Durchmesser 5 mm A
A = 20 mm / B = Durchmesser 6 mm B
X
6 x

Schutzrohr-Werkstoff

1.4435 / 1.4404 A
X
7 x

Oberfläche

Ra<=0,8 um A
Ra<=0,4 um B
X
8 x

Sensorschaltung

1xpt100; Klasse B; 2-Leiter A
1xpt100; Klasse B; 3-Leiter B
1xpt100; Klasse B; 4-Leiter C
2xpt100; Klasse B; 2-Leiter D
2xpt100; Klasse B; 3-Leiter E
1xpt100; Klasse A; 3-Leiter F
1xpt100; Klasse A; 4-Leiter G
2xpt100; Klasse A; 3-Leiter H
X
9 x

Ausführung

ohne Ex A
II 1G Ex ia IIC T1....T6 B
10 x

Hinweis

** nur bei sphärischem Schutzrohr

Kopftransmitter / Messumformer
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich

Mindeststärke Schutzrohr
Einsatz in Zone 0 nur in Verbindung mit Schutzrohr,
Mindestwandstärke 1 mm

icon_rotax.pngAusführung mit Bescheinigung lieferbar

Bestellcode

Widerstandsthermometer mit Einschweiss-Schutzrohr TWHb

Bestellcode-Nummern 1 2 3 4 5 6 7 8 9 10
  - - - - - - - - - -
