Mantel-Thermoelement Form 0

Mantel-Thermoelemente der Form 0 sind das Ausgangsmaterial für Widerstandsthermometer-Messeinsätze.

Mantel-Thermoelement Form 0 MTE0a

Einsatzgebiet / Anwendung

  • Ausgangsmaterial für Thermoelement-Messeinsätze
  • Die Längen (L) sind so gewählt, dass Norm-Messeinsatzlängen gefertigt werden können (siehe Thermoelemnt-Messeinsätze, TMEa)

Einsatztemperaturen

-40°C bis +1150°C

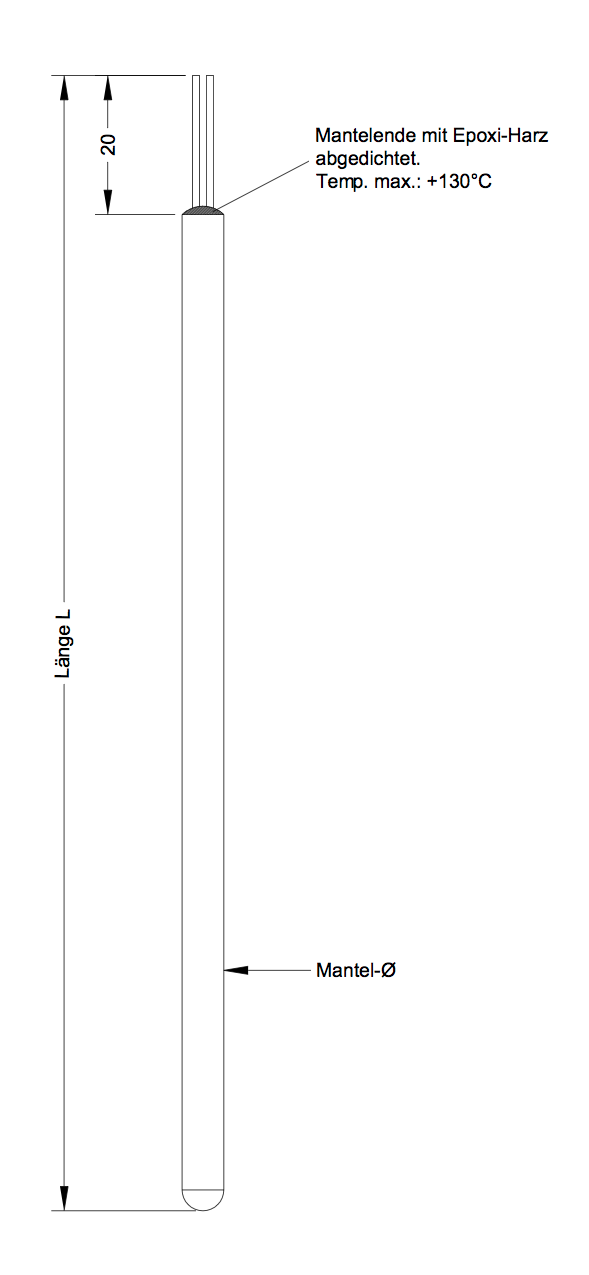

Mantel-Ø

6,0 mm A
4,5 mm B
3,0 mm C
X
1 x

Länge L

300mm (MEL=275mm ) A
315mm (MEL=290mm ) B
340mm (MEL=315mm ) C
400mm (MEL=375mm ) D
425mm (MEL=405mm ) E
460mm (MEL=435mm ) F
550mm (MEL=525mm ) G
580mm (MEL=555mm ) H
680mm (MEL=655mm ) I
760mm (MEL=735mm ) J
1050mm (MEL=1025mm) K
X
2 x

Werkstoff

1.4541 (bei Thermopaar Typ J) A
2.4816 (bei Thermopaar Typ K) B
X
3 x

Thermopaar

1xTyp K ; Kl.2 (-40°C.….+1200°C) A
2xTyp K ; Kl.2 (-40°C.….+1200°C) B
1xTyp J ; Kl.2 (-40°C…...+ 750°C) C
2xTyp J ; Kl.2 (-40°C.…..+ 750°C) D
X
4 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst B
5 x

Bestellcode

Mantel-Thermoelement Form 0 MTE0a

Bestellcode-Nummern 1 2 3 4 5
  - - - - -
