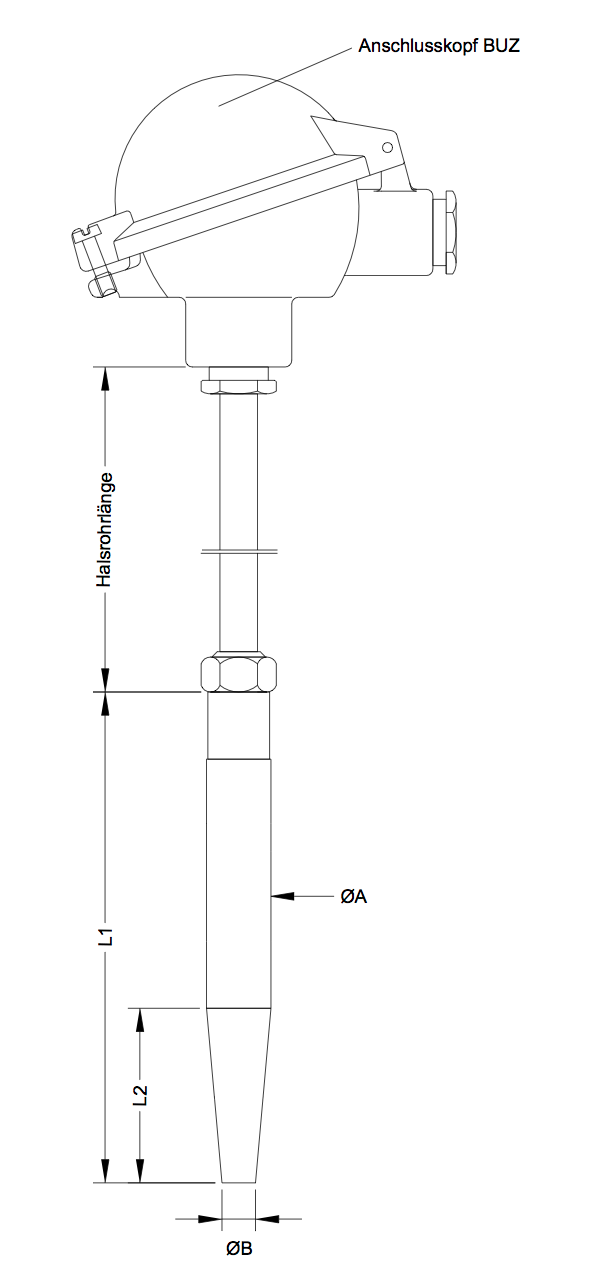

Einschweiss-Thermoelement

Das Einschweiss-Thermoelement TTD dient zur Temperaturmessung von flüssigen und gasförmigen Medien. Ideal zum Einschweißen direkt in den Prozess, um die Temperaturmessung zu optimieren. Dieses Produkt wird branchenübergreifend eingesetzt.

Einschweiss-Thermoelement TTDa

Einsatzgebiet / Anwendung

Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen, Apparaten etc.

Einsatztemperaturen

-40°C bis +600°C

Anschlusskopf (siehe Zubehör)

B A
BUS B
BUZ C
BUZH D
BBK E
BUKH F
X
1 x

Halsrohrlänge

150 mm A
X
2 x

Schutzrohrform (siehe Zubehör)

D1 A
D2 B
D4 C
D5 D
D4S E
D5S F
3 x

Schutzrohr-Werkstoff

1.4571 A
1.5415 B
1.7335 C
X
4 x

Thermopaar

1xTyp K ; Kl.2 (-40°C…+1200°C) A
2xTyp K ; Kl.2 (-40°C…+1200°C) B
1xTyp J ; Kl.2 (-40°C….+ 750°C) C
2xTyp J ; Kl.2 (-40°C….+ 750°C) D
X
5 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst * B
6 x

Ausführung

ohne Ex A
II 1G Ex ia IIC T1…..T6 B
7 x

* nicht als Ex-Ausführung

Kopftransmitter / Messumformer:
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich.

Mindeststärke Schutzrohr
Einsatz in Zone 0 nur in Verbindung mit Schutzrohr, Mindestwandstärke 1 mm

icon_rotax.pngAusführung mit Bescheinigung lieferbar

Bestellcode

Einschweiss-Thermoelement TTDa

Bestellcode-Nummern 1 2 3 4 5 6 7
  - - - - - - -
