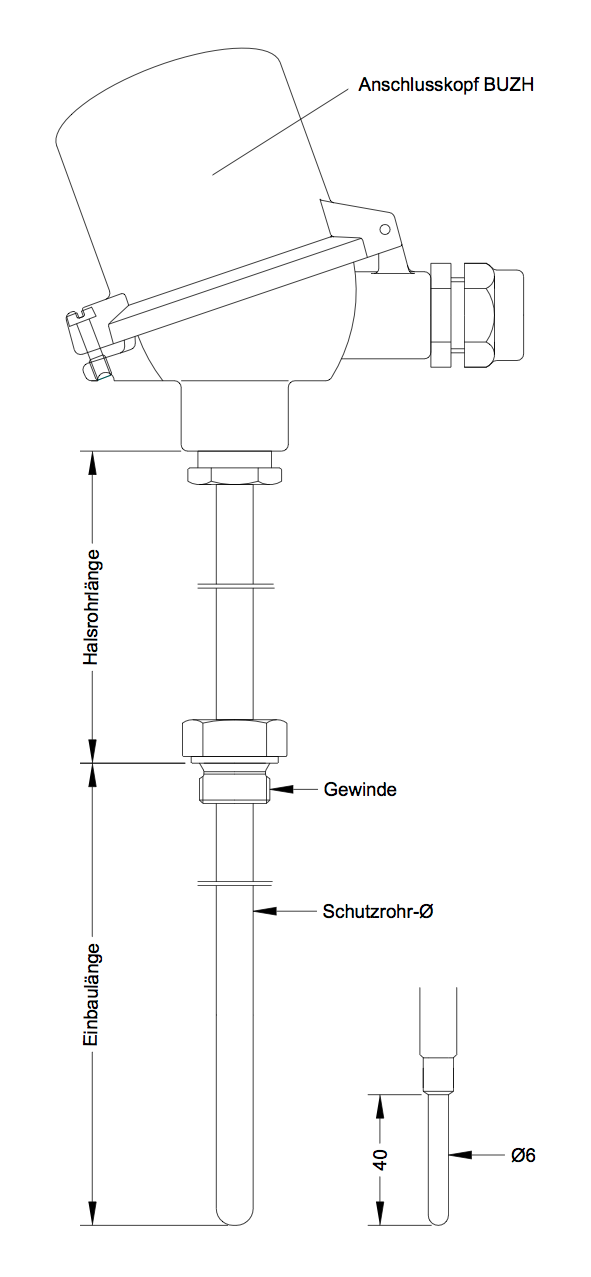

Einschraub-Thermoelement mit Halsrohr

Unser Einschraub-Thermoelement mit Halsrohr TTB wird hauptsächlich in der Chemie- und Pharmabranche eingesetzt. Dank seiner robusten Bauform und verschiedensten Konfigurations- und Beschichtungsmöglichkeiten kann dieser Temperaturfühler sogar in aggressiven Medien eingesetzt werden.

Einschraub-Thermoelement TTB

Einsatzgebiet / Anwendung

Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen, Apparaten etc.

Einsatztemperaturen

-40°C bis +1150°C

Anschlusskopf (siehe Zubehör)

B A
BUS B
BUZ C
BUZH D
BBK E
BUKH F
X
1 x

Halsrohrlänge

130mm A
X
2 x

Gewinde

G1/2“ A
G3/4“ B
G1“ C
½“NPT D
¾“NPT E
1“NPT F
X
3 x

Einbaulängen

160mm A
250mm B
400mm C
X
4 x

Schutzrohrddurchmesser

11mm A
11mm mit Spitze ø 6 mm B
9mm C
9mm mit Spitze ø 6 mm D
X
5 x

Werkstoff

1.4571 (-40°C…..+800°C) A
1.4404 (-40°C…..+800°C) B
2.4816 (-40°C…+1150°C) C
X
6 x

Messeinsatz

1xTyp K ; Kl.2 (-40°C…+1200°C) A
2xTyp K ; Kl.2 (-40°C…+1200°C) B
1xTyp J ; Kl.2 (-40°C….+ 750°C) C
2xTyp J ; Kl.2 (-40°C….+ 750°C) D
X
7 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst * B
8 x

Ausführung

ohne Ex A
II 1G EEx ia IIC T1…..T6 B
9 x

* nicht als Ex-Ausführung

Kopftransmitter / Messumformer:
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich

icon_rotax.pngAusführung mit Bescheinigung lieferbar

Bestellcode

Einschraub-Thermoelement TTB

Bestellcode-Nummern 1 2 3 4 5 6 7 8 9
  - - - - - - - - -
