Einschraub-Thermoelement ohne Halsrohr mit auswechselbarem Messeinsatz

Unser Einschraub-Thermoelement ohne Halsrohr mit auswechselbarem Messeinsatz findet universale Einsatzgebiete. Dank seiner robusten Bauform und verschiedensten Konfigurationsmöglichkeiten kann dieser Temperaturfühler an jede Anwendung spezifisch angepasst werden. Dieser Typ wird branchenübergreifend eingesetzt und zählt zu den meist verwendeten Temperaturfühler.

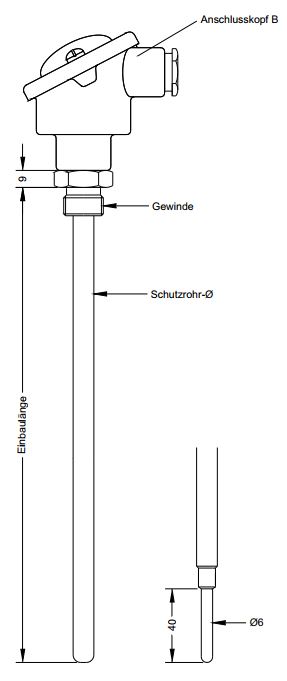

Einschraub-Thermoelement ohne Halsrohr mit auswechselbarem Messeinsatz TTBSa

Einsatzgebiet / Anwendung

Temperaturmessung von Flüssigkeiten und Gasen in Behältern, Rohrleitungen, Apparaten, etc.

Einsatztemperaturen

-40°C bis +1150°C A
1 x

Anschlusskopf (siehe Zubehör)

B A
BUS B
BUZ C
BUZH D
BBK E
BUKH F
X
2 x

Gewinde

G1/2" A
G3/4" B
G1" C
1/2"NPT D
3/4"NPT E
1"NPT F
M18x1.5 G
M14x1.4 H
X
3 x

Einbaulängen

115 mm A
140 mm B
160 mm C
200 mm D
250 mm E
260 mm F
400 mm G
X
4 x

Mantel-Durchmesser

3 mm A
6 mm B
X
5 x

Mantel-Werkstoff

1.4571 (bei Thermopaar Typ J) A
2.4816 (bei Thermopaar Typ K) B
X
6 x

Thermopaar

1xPt100: Klasse B; 2-Leiter A
1xPt100: Klasse B; 3-Leiter B
1xPt100: Klasse B; 4-Leiter C
2xPt100: Klasse B; 2-Leiter D
2xPt100: Klasse B; 3-Leiter E
1xPt100: Klasse A; 3-Leiter F
1xPt100; Klasse A; 4-Leiter G
2xPt100: Klasse A; 3-Leiter H
X
7 x

Messstelle

Vom Mantel isoliert A
Mit Mantel verschweisst* B
8 x

Ausführung

ohne Ex A
II 1G Ex ia IIC T1.....T6 A
9 x

Hinweis
* nicht als Ex-Ausführung

Kopftransmitter / Messumformer
Messumformer diverser Hersteller auf Anfrage bei uns erhältlich.

Mindeststärke Schutzrohr
Einsatz in Zone 0 nur in Verbindung mit Schutzrohr, Mindestwandstärke 1 mm

Ex-Ausführung
Bei Ex-Ausführung ist die Bescheinigung lieferbar.

Bestellcode

Einschraub-Thermoelement ohne Halsrohr mit auswechselbarem Messeinsatz TTBSa

Bestellcode-Nummern 1 2 3 4 5 6 7 8 9
  - - - - - - - - -

    Ihre Anfrage
